SP0505.40 : Đồng hồ đo lưu lượng Acrylic | DFB | DARHOR |
Thông số chính :
Đồng hồ đo lưu lượng Acrylic | DFB | DARHOR | Lưu lượng kế con quay | Bi | Cảm biến đo lưu lượng | Flow meter | Rotameter | Flowmeter

CTCP GIẢI PHÁP CÔNG NGHIỆP chuyên Chế tạo thiết bị | Hệ thống bơm định lượng | Cân định lượng | Đo lưu lượng các chất Dầu | Xăng | Khí | Gas | Hơi | Nước | Hóa chất | Nhựa đường | Keo | Bột giấy | Xi măng | ... độ chính xác cao sử dụng hệ thống đo lường | điều khiển SIEMENS ( Đức ).
Hãng cung cấp : DARHOR
Model : DFB Rotameter
Chất lượng : Bảo hành 18 tháng
 Catalog Video

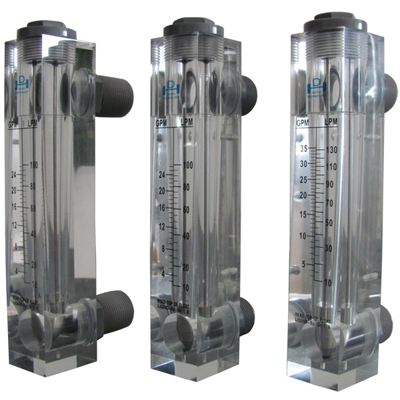

DFB series for Acrylic

This series flowmeter is clearviewing type with hex nuts. It is used in a large measuring range.

Technical Parameters of DFB series Panel Type Flow Meter




Model

Measure Range



Screw thread



Accuracy

GPM

(Liquid)

LPM

(Liquid)

Nm3/h

(Gas)





DFB-15

0.1-1

0.5-4



1-10

1.6-16

4-40



ZG1/2”

1/2”BSPT

















±4%

0.2-2

0.8-8

0.5-5

2-18

1-7

2-28

1.5-9

400-2000LPH



DFB-20

2-10

8-40

6-60

16-80

16-160

ZG3/4”

3/4”BSPT

2-16

8-60

2-20

8-80





DFB-25

1.5-15

6-60



20-200

25-250



ZG1”

1”BSPT

3-13

10-50

4-24

10-100

5-35

10-130

5-45

20-170





DFB-40

10-45

40-170



ZG1 1/2”

1 1/2”BSPT

10-50

60-200

20-60

60-240

20-70

60-260

20-80

60-300


The outline size of DFB series flowmeter

Model

Size (mm)

A

B

C

D

E

F

G

H

DFB -15

216

32

206

37

36

100

28

165

DFB -20

233

39

220

44

42

100

37

165

DFB -25

253

44

240

50

31

100

37

175

DFB -40

265

62

250

62

33

100

52

170


The material and code of the parts of DFB series Flow Meter

Fitting

 Float

 O-ring

1 ABS

2.PP

3.PVC

4.Brass

5.Brass -chromeplate

6.SS

Ss

Acrylic

Agate ball

PTFE

1-Silicon  rubber

2-Fluorin rubber
