Hệ thống tháp chưng luyện - chưng cất dùng để tách, làm giàu, tinh chế một hoặc nhiều chất có trong hỗn hợp lỏng. Ví dụ như tinh chế tinh dầu, cồn thực phẩm, cồn công nghiệp, cồn dùng làm nhiên liệu, thu hồi cồn, ethylene chloride .v.v.

Hệ thống tháp chưng luyện gồm các thiết bị chính sau: Thùng cao vị, tháp chưng luyện, thiết bị gia nhiệt, thiết bị ngưng tụ và thiết bị làm mát.

   Nguyên lý hoạt động của tháp chưng luyện

Hỗn hợp cần chưng luyện (VD như dịch sau lên men hoăc dung dich cồn nồng độ thấp) được đưa vào phần giữa tháp. Những chất nặng (VD như nước) sẽ thu đươc ở đáy tháp. Đáy tháp luôn được đun sôi để những chất nhẹ (như cồn ethanol) sẽ bay hơi dần lên đỉnh tháp. Sau khi được ngưng tụ, một phần cồn sẽ được hồi lưu trở lại tháp. Phần còn lại là sản phẩm được lấy ra. Tùy thuộc phương pháp chưng cất mà nồng độ cồn có thể đạt từ 95 ¸ 99.5%.

Các phần làm việc của thiết bị đều được làm bằng thép không rỉ SUS304 hoặc SUS316. Do đó thiết bị có khả năng chịu ăn mòn tốt.

Hệ thống có thể có một tháp hoặc nhiều tháp chưng luyện tùy theo số lượng các chất có trong hỗn hợp và yêu cầu chất lượng của sản phẩm tinh chế.

Hệ thống chưng luyện có thể được trang bị thêm hệ thống giám sát và điều khiển tự động DCS hoặc PLC. Do đó làm tăng hiệu quả quá trình, ổn định chất lượng sản phẩm, tiết kiệm năng lương dẫn tới giảm giá thành sản phẩm.

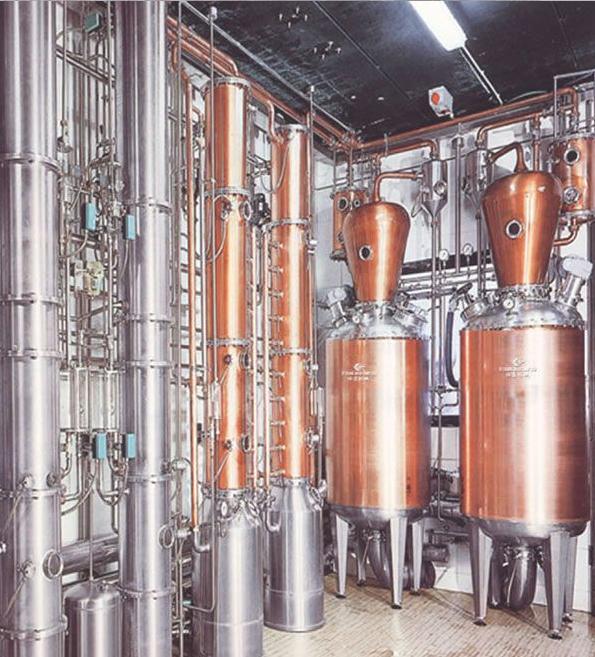

    Hệ thống chưng luyện nhiều tháp quy mô công nghiệp

        Hệ thống chưng luyện nhiều tháp quy mô vừa và nhỏ

        Hệ thống chưng luyện 1 tháp

    Một số Model thiết kế chế tạo.

Với năng lực về Thiết kế chế tạo Dây chuyền thiết bị quá trình công nghệ Hóa học, Thực phẩm, Sinh học, Hệ thống tự động hóa đo lường điều khiển hiện đại PLC của hãng Allen Bradley, Phần mềm Rockwell Automation. CTCP GIẢI PHÁP CÔNG NGHIỆP sẵn sàng tư vấn, cung cấp cho khách hàng dây chuyền thiết bị đồng bộ, hiệu quả giá cả cạnh tranh so với nhập khẩu từ nước ngoài.
